Motor CA versus motor CC: principais diferenças, como funcionam e como escolher

Motor CA e Motor CC : A diferença central

O fundamental diferença entre motores elétricos AC e DC é o tipo de corrente elétrica que cada um foi projetado para converter em rotação mecânica. Motores CA funciona em corrente alternada - uma fonte que inverte a polaridade em uma frequência fixa (50 Hz ou 60 Hz dependendo do padrão da rede). Motores CC funcionam em corrente contínua, onde a tensão e a corrente fluem continuamente em uma direção. Esta distinção única na fonte de alimentação impulsiona todas as diferenças posteriores na construção do motor, método de controle de velocidade, requisitos de manutenção e adequação da aplicação.

Ambos os tipos de motores obedecem ao mesmo princípio fundamental – a lei da força de Lorentz, que afirma que um condutor condutor de corrente colocado em um campo magnético experimenta uma força perpendicular tanto à direção da corrente quanto à direção do campo. O torque que gira o rotor é uma consequência direta dessa força que atua através de uma lacuna entre os componentes estacionários e rotativos. O que difere entre Motores elétricos CA e CC é como o campo magnético é criado, como é sustentado e como interage com os enrolamentos do rotor ao longo do tempo.

Como funcionam os motores CA

Motores elétricos CA gerar um campo magnético rotativo no estator – o conjunto externo estacionário – fornecendo corrente alternada aos enrolamentos distribuídos dispostos em torno do furo do estator. Em um motor de indução trifásico, as três fases são deslocadas 120° entre si no espaço e no tempo, produzindo um campo que gira continuamente em velocidade síncrona. Este campo rotativo induz uma corrente nos condutores do rotor por indução eletromagnética; a corrente induzida, por sua vez, cria seu próprio campo magnético e a interação entre os dois campos produz torque.

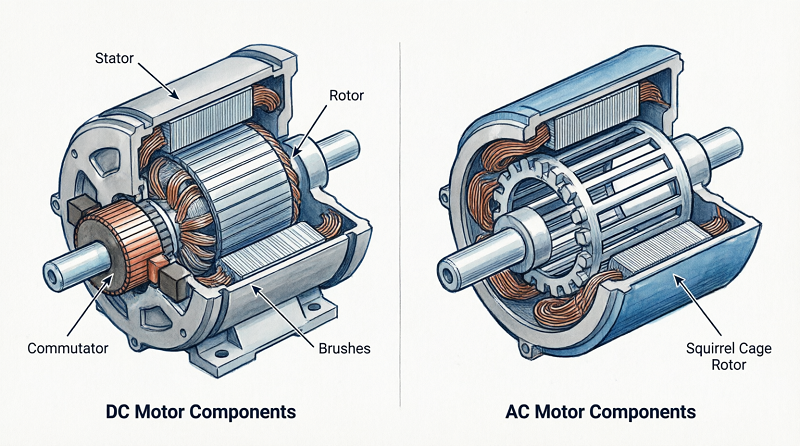

O rotor de um motor de indução de gaiola de esquilo – a variante mais amplamente utilizada motores elétricos CA globalmente - não contém enrolamentos, escovas e conexões elétricas externas. As barras do rotor são curto-circuitadas em cada extremidade por anéis condutores e a corrente flui através delas puramente por indução. Essa construção torna os motores CA tipo gaiola de esquilo excepcionalmente robustos: não há peças de contato de desgaste além dos rolamentos, e o motor pode funcionar continuamente por anos em ambientes empoeirados, úmidos ou com muita vibração, com manutenção mínima.

Os motores CA síncronos operam com um princípio relacionado, mas distinto: o rotor é magnetizado - seja por ímãs permanentes ou por um enrolamento de campo excitado separadamente - e trava em sintonia com o campo giratório do estator, funcionando exatamente na velocidade síncrona, independentemente da carga (dentro do limite de torque de extração). Motores síncronos são usados ​​onde é necessária consistência precisa de velocidade, inclusive em máquinas têxteis, fábricas de papel e sistemas de bombeamento de precisão.

Como funcionam os motores DC

Em uma escova convencional Motor CC , o estator produz um campo magnético estacionário – seja a partir de ímãs permanentes ou de enrolamentos de campo energizados por CC. O rotor, denominado armadura, carrega condutores enrolados conectados a um comutador segmentado. As escovas de carvão mantêm contato elétrico deslizante com o comutador, mudando a direção da corrente através de sucessivas bobinas da armadura conforme o rotor gira. Esta comutação mecânica garante que a corrente da armadura sempre flua na direção que sustenta o torque no mesmo sentido de rotação, independentemente da posição do rotor.

A interface comutador-escova é a diferença estrutural definidora entre motores CC com escovas e Motores CA . Ele permite um controle direto da velocidade – reduzir a tensão de alimentação ou a corrente da armadura reduz diretamente a velocidade – mas introduz obrigações de manutenção. As escovas desgastam-se progressivamente, gerando pó de carbono e exigindo inspeção e substituição periódicas. Em altas velocidades ou em ambientes empoeirados, o desgaste das escovas acelera significativamente. Em aplicações onde o acesso para manutenção é difícil ou a contaminação é uma preocupação, esta é uma desvantagem decisiva.

Os motores DC sem escova (BLDC) eliminam totalmente o comutador, substituindo a comutação mecânica pela comutação eletrônica por meio de um controlador dedicado que monitora a posição do rotor por meio de sensores de efeito Hall ou detecção de EMF posterior e comuta a corrente através dos enrolamentos do estator em sequência. Os motores BLDC combinam a flexibilidade de controle de velocidade dos projetos tradicionais de CC com a simplicidade mecânica dos motores de indução CA e se tornaram a escolha dominante em aplicações que vão desde ventiladores de resfriamento de computadores e unidades de tração de veículos elétricos até sistemas servo industriais e propulsão de drones.

Motor elétrico CA vs CC: comparação lado a lado

A tabela abaixo resume os principais diferenças entre motores CA e CC através dos parâmetros de especificação mais relevantes para decisões de compras industriais e comerciais.

Controle de velocidade: a diferença prática entre motores elétricos CA e CC

O controle de velocidade é onde o diferença entre motores elétricos AC e DC torna-se operacionalmente mais significativo. Em um motor CC escovado, a velocidade é diretamente proporcional à tensão da armadura e inversamente proporcional ao fluxo de campo - ajustar qualquer variável com um reostato simples ou controlador PWM produz uma variação de velocidade suave e de ampla faixa. Isso tornou os motores CC a escolha padrão para acionamentos industriais de velocidade variável durante grande parte do século 20, especialmente em aplicações como laminadores, máquinas de papel e guindastes, onde a velocidade precisava ser ajustada continuamente sob carga.

O advento de drives de frequência variável (VFDs) confiáveis e econômicos mudou fundamentalmente a posição competitiva da Motores CA and DC motors em aplicações de velocidade variável. Um VFD converte a alimentação de frequência fixa em uma saída de frequência variável e tensão variável, permitindo que um motor de indução CA funcione em qualquer velocidade em uma ampla faixa – normalmente de 10% a 120% da velocidade nominal – com controle de torque total. Os VFDs modernos implementam algoritmos de controle vetorial ou controle direto de torque (DTC) que fornecem resposta dinâmica comparável a um inversor CC, eliminando a principal vantagem de desempenho que os sistemas CC mantinham anteriormente.

A implicação prática é que, para novas instalações industriais de velocidade fixa ou variável, alimentadas por uma alimentação CA trifásica, um motor de indução CA com classificação IE3 ou IE4 com VFD é quase sempre a escolha econômica e tecnicamente superior. Os pontos fortes restantes do motor CC são equipamentos móveis alimentados por bateria (onde a alimentação é inerentemente CC), aplicações que exigem torque de partida muito alto em baixas tensões de alimentação e instalações legadas onde a infraestrutura CC existente torna o retrofit caro.

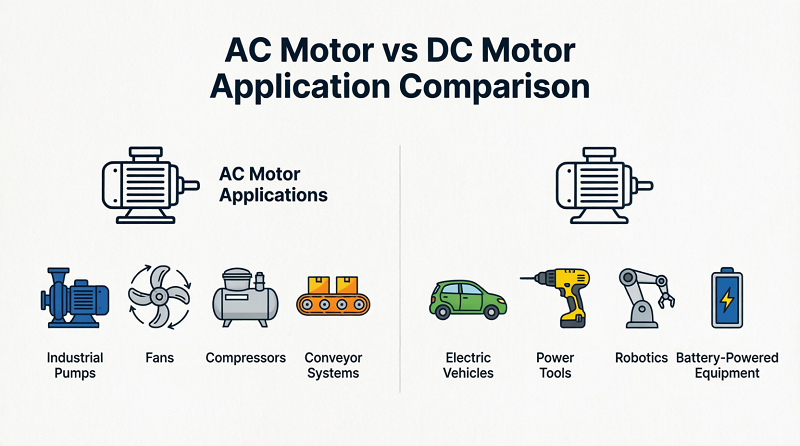

Escolhendo entre motores CA e CC: estrutura de decisão baseada em aplicações

Nenhum tipo de motor é universalmente superior. A seleção correta entre Motores elétricos CA CC depende das demandas específicas da aplicação, da fonte de alimentação disponível, do ambiente de manutenção e do custo total de propriedade durante a vida útil projetada.

Escolha um motor de indução CA quando:

• A instalação utiliza uma fonte de alimentação CA padrão monofásica ou trifásica.
• O ciclo de trabalho é contínuo ou quase contínuo e o ambiente é hostil, úmido, empoeirado ou explosivo — a construção sem escovas elimina o risco de ignição causado pelo arco voltaico das escovas.
• A potência de saída excede 50 kW, onde os motores de indução CA oferecem vantagens significativas de custo e eficiência em relação aos projetos CC equivalentes.
• Está disponível acesso mínimo para manutenção – ventiladores HVAC, bombas, compressores e acionamentos de transportadores em locais remotos ou de difícil acesso.

Escolha um motor DC escovado quando:

• A aplicação é alimentada por bateria e de baixa tensão – ferramentas elétricas, pequenos eletrodomésticos, acessórios automotivos e robótica de hobby.
• É necessário um torque de partida muito alto em relação ao tamanho do motor e o ciclo de trabalho é intermitente.
• O orçamento para eletrônicos de controle é limitado – um controlador PWM simples é substancialmente mais barato que um driver VFD ou BLDC.

Escolha um motor DC sem escova quando:

• A aplicação exige alta eficiência, alta densidade de potência e longa vida útil em um formato compacto – veículos elétricos, drones, dispositivos médicos e servossistemas de precisão.
• A velocidade e a posição devem ser controladas com alta precisão em uma ampla faixa dinâmica.
• A manutenção é impraticável, mas a confiabilidade é crítica – a ausência de escovas e comutador elimina o modo de falha mais comum em motores CC.

Na prática, a fronteira entre Motores CA and DC motors confundiu-se significativamente à medida que a eletrônica de potência amadureceu. Um motor BLDC acionado por um sofisticado inversor trifásico é eletricamente indistinguível de um motor CA síncrono de ímã permanente – o mesmo hardware pode ser classificado como qualquer um deles, dependendo do algoritmo de controle aplicado. Em última análise, o que importa é se o sistema completo de acionamento do motor oferece a característica de torque-velocidade, eficiência, confiabilidade e custo total de propriedade necessários para a aplicação alvo.
